Porównanie specyfikacji parametrów światłowodowych dla OM1, OM2, OM3 i OM4

1. OM1 odnosi się do wielomodowych włókien optycznych o średnicy rdzenia 850/pełny przepustowość wtrysku przekraczająca 200/. km dla 5 włókien Oum lub 62,5um;

2. OM2 odnosi się do wielomodowych włókien optycznych o średnicy rdzenia 850/pełny przepustowość wtrysku przekraczająca 500/. km dla włókien 50um lub 62,5um;

3. OM3 to światłowodowy światłowód o średnicy rdzeniowej zoptymalizowany dla lasera 850 nm. W Ethernet 10 GB/s przy użyciu VCSEL 850 nm odległość transmisji światłowodowej może osiągnąć 300 m;

4. OM4 Patch Patch to ulepszona wersja Multimode Fibre OM 3, z odległościami transmisji światłowodowej do 550 metrów.

Porównanie zastosowań włókien OM1, OM2, OM 3 i OM 4

1. OM1 i OM2 są szeroko wdrażane w aplikacjach budowlanych od wielu lat, wspierając transmisję Ethernet 1 GB;

2. Kable optyczne OM3 i OM4 są zwykle używane w środowiskach okablowania centrum danych, obsługując wysoką transmisję Ethernet o wysokiej - 10 g, a nawet 40/100 g.

Specyfikacja sznurków światłowodowych OM4

Tryb	Pojedynczy tryb		Multimode
Polski	UPC	APC	PC
Utrata wstawiania	Mniej niż 0,30 dB	Mniej niż 0,20 dB	Mniej niż 0,20 dB
Strata powrotu	Większe lub równe 50db	Większe lub równe 60db	Większe lub równe 30db
Test Falu długości fali	1310/1550 nm		850/1310 nm
Trwałość (500 matur)	Mniejsze lub równe 0,2dB
Temperatura robocza	-40 stopień ~ +60
Temperatura przechowywania	-45 stopień ~ +85
Ogniany	IEC 60794-2-30
Standardy - zgodne	ROHS, IEC i GR-326

Typ światłowodowy	Tryb pojedynczy:	(1)9/125-G652D	(2)9/125-G655	(3)9/125-G657A, G657A2	(4)9/125-G657B3
	Multimode:	(5) 50/125-OM2	(6) 62,5/125-OM1	(7) 50/125-OM3	(8) 50/125-OM4	(9) 50/125-OM5
Marka światłowodowa	YOFC, Corning, Sumitomo, Fujikura
Złącze	SC/PC, SC/APC, LC/PC, LC/APC, FC/PC, FC/APC, ST/PC, E2000/PC, E2000/APC, MU/PC, MTRJ/FEWAN, MTRJ/MAL, MPO/MTP, DIN/PC, SMA/PC, D4/PC
Typ przewodu	Simplex, dupleks
Średnica kabla	0,9 mm, 1,2 mm, 1,6 mm, 1,8 mm, 2,0 mm, 2,8 mm, 3,0 mm, 4,1 mm
Kurtka kablowa	PVC, ofnr, lszh, ofnp
Długość (m)	0,5m, 1m, 2m, 5m, 10m, 25m, 50m, 100m…

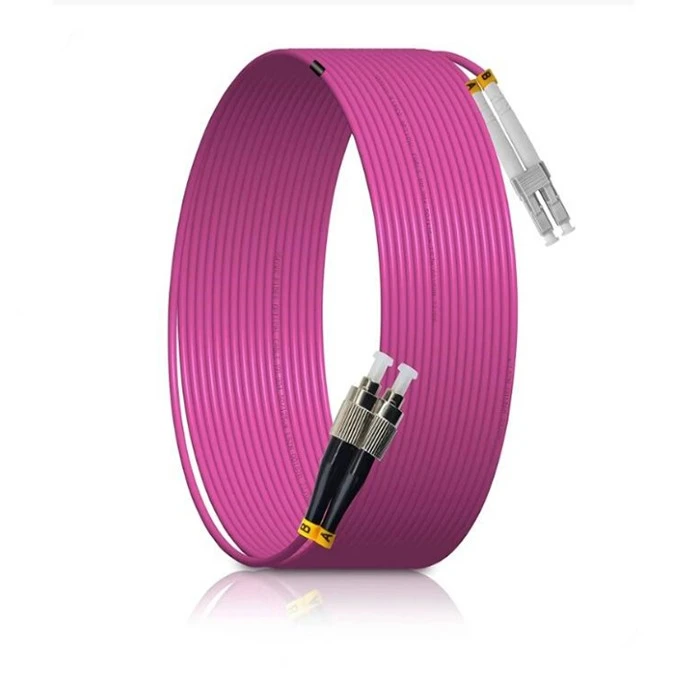

0004OM4 fiber patch cord

FAQ

P: Jaka jest różnica między sznurkami światłowodowymi OM5 a sznurkami Patch Fibre?

Strukturalnie sznur światłowodowy OM5 nie różni się nie od sznurka światłowodowego OM4, a sznur światłowodowy OM5 jest kompatybilny z sznurkiem światłowodowym OM4. Ponadto nadal istnieją różnice między nimi. Poniżej znajduje się porównanie sznurków światłowodowych OM5 i sznurków światłowodowych OM4.

Różnica kolorów: Kolor zewnętrznej osłonki OM5 światłowodowej skoczków jest Aqua Green; Kolor osłonki zewnętrznej skoczki światłowodowej OM4 to niebieski.

Różne długości fali: długość fali skoczków światłowodowych OM5 wynosi na ogół 850/1300 nm, co może obsługiwać co najmniej cztery długości fali jednocześnie; Długość fali skoczków światłowodowych OM4 wynosi na ogół 850/1310 nm i może obsługiwać tylko jedną długość fali na raz.

Różne odległości transmisji: Przy tej samej długości fali odległość transmisji komediów światłowodowych OM5 jest na ogół dłuższa niż w przypadku skoczków światłowodowych OM4.

Różne szybkości transmisji: szybkości transmisji kominków światłowodowych OM5 wynoszą 40 GB/s i 100 GB/s; Szybkości transmisji sznurków światłowodowych OM4 wynoszą 10 GB/s, 40 GB/s i 100 GB/s.

Przepustowość w trybie efektywnym (EMB) jest inna: przy długości fali 850 nm szerokość pasma w trybie efektywnym (EMB) sznurków z światłowodów OM5 wynosi 6000 MHz.km, podczas gdy szerokość pasma w trybie efektywnym (EMB) wynosi 4700 mHz.km. Dlatego szerokość pasma w trybie efektywnym (EMB) sznurków światłowodowych OM5 jest znacznie wyższa niż w przypadku sznurków światłowodowych OM4.
